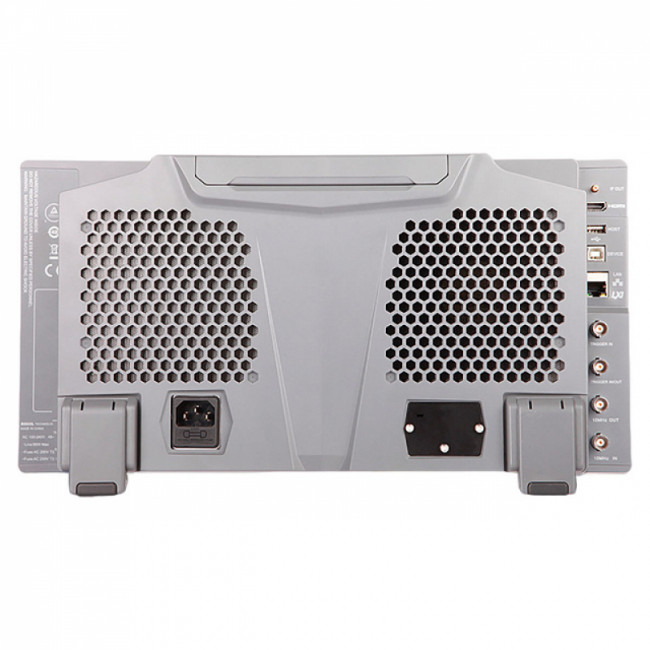

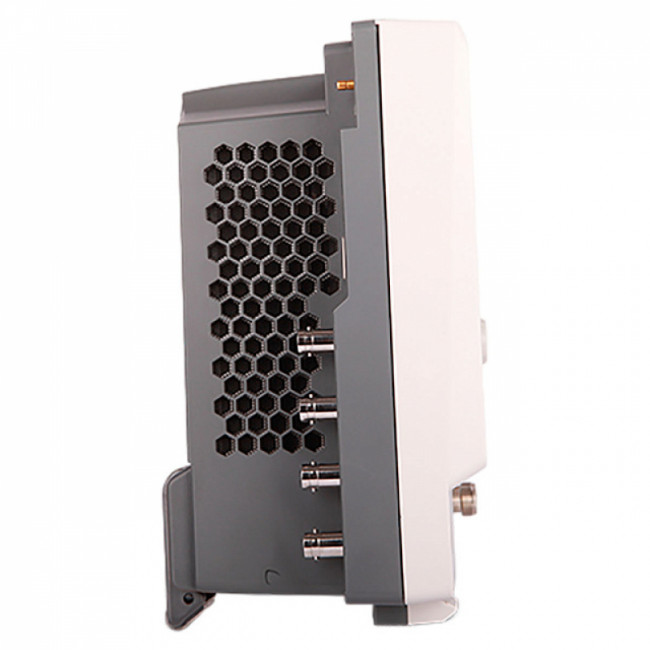

Анализатор спектра реального времени RIGOL RSA3045N с трекинг-генератором и векторным анализатором цепей
Оставить отзыв
| Производитель | RIGOL |
| Выходная мощность | Гаусса, плоская вершина, прямоугольное, Хеннинга, Хэмминга |
| Мин. время захвата | разъем N-типа (female) импеданс 50 Ом |
| Глубина памяти | 0,5 дБ |
| Вход внешнего запуска 2 /Выход синхронизации | от 0 до 50 °C |
Описание
| Рабочий диапазон частот | от 9 кГц до 4,5 ГГц |
|---|---|
| Параметры встроенного источника опорной частоты | |
| Опорная частота | 10 МГц |
| Точность при калибровке | <1 ppm <0,1 ppm (опция OCXO-C08) |
| Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C | <0,5 ppm <0,005 ppm (опция OCXO-C08) |
| Старение | <1 ppm/год <0,03 ppm/год (опция OCXO-C08) |
| Режим анализатора спектра общего назначения (GPSA) | |
| Точность определения частоты | |
| Разрешение | span / (кол-во точек развертки-1) |
| Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
| Счетчик частоты | |
| Разрешение | 1 Гц |
| Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) |
| Полоса обзора (Span) | |
| Диапазон | 0 Гц, от 100 Гц до макс. частоты 0 Гц, от 10 Гц до макс. частоты с опцией RSA3000-BW1 |
| Разрешение | 2 Гц |
| Погрешность | ± span / (кол. точек развертки-1) |
| Фазовый шум (fцентр =500 МГц, при температуре от 20 до 30 °C) | |
| Отстройка 1 кГц | <-90 дБн/Гц (тип.) |
| Отстройка 10 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) |
| Отстройка 100 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) |
| Отстройка 1 МГц | <-110 дБн/Гц; <-112 дБн/Гц (тип.) |
| Полоса пропускания (RBW) | |
| Разрешение ПЧ RBW (-3 дБ) | от 10 Гц до 3 МГц, с шагом 1-3-10 от 1 Гц до 10 МГц, с шагом 1-3-10 с опцией RSA3000-BW1 |
| Точность RBW | <5% |
| Избирательность (60 дБ:3 дБ) | <5:1 |
| Разрешение VBW (-3 дБ) | От 1 Гц до 10 МГц, с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц опцией RSA3000-EMC |
| Параметры измерения амплитуды | |
| Измерение уровня (fцентр ≥ 10 МГц) | от среднего уровня собственных шумов (DANL) до +30 дБм |
| Максимальный входной уровень | |
| Постоянное напряжение | 50 В |
| Непрерывный РЧ-сигнал | +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм, аттенюатор =20 дБ, предусилитель вкл. |
| Перегрузка | +33 дБм (2 Вт) |
| Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, нормализован к 1 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |
| Без предусилителя | |
| 9 кГц...100 кГц | <-120 дБм (тип.) |
| 100 кГц...20 МГц | <-135 дБм, <-140 дБм (тип.) |
| 20 МГц…2,7 ГГц | <-138 дБм, <-141 дБм (тип.) |
| 2,7 ГГц…3,0 ГГц | <-136 дБм, <-141 дБм (тип.) |
| 3,0 ГГц…4,5 ГГц | <-136 дБм, <-140 дБм (тип.) |
| С предусилителем (опция RSA3000-PA) | |
| 100 кГц...20 МГц | <-152 дБм, <-160 дБм (тип.) |
| 20 МГц…2,7 ГГц | <-158 дБм, <-161 дБм (тип.) |
| 2,7 ГГц…3,0 ГГц | <-156 дБм, <-161 дБм (тип.) |
| 3,0 ГГц…4,5 ГГц | <-154 дБм, <-159 дБм (тип.) |
| Параметры отображаемого уровня | |
| Логарифмическая шкала | от 1 до 200 дБ |
| Линейная шкала | 0 до опорного уровня |
| Количество точек | 801 |
| Количество графиков | 6 |
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией RSA3000-EMC |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Линейность частотной характеристики (относительно 50 МГц, диапазон температуры от 20 до 30 °C) | |
| Без предусилителя, 10 дБ аттенюатор | |
| 100 кГц…3,0 ГГц | <0,7 дБ; <0,5 дБ (тип.) |
| 3,0 ГГц...4,5 ГГц | <0,9 дБ; <0,5 дБ (тип.) |
| С предусилителем 0 дБ аттенюатор | |
| 100 кГц…3,0 ГГц | <1,0 дБ; <0,5 дБ (тип.) |
| 3,0 ГГц...4,5 ГГц | <1,2 дБ; <0,5 дБ (тип.) |
| Параметры встроенного аттенюатора | |
| Диапазон ослабления | от 0 до 50 дБ, с шагом 1 дБ |
| Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ |
| Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ |
| Установка опорного уровня | |
| Логарифмическая шкала | от - 170 дБм до +30 дБм с шагом 0,01 дБ |
| Линейная шкала | от 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение |
| Погрешность переключения RBW (RBW=30 кГц) | |
| От 1 Гц до 1 МГц | <0,1 дБ |
| 3 МГц, 10 МГц | <0,3 дБ |
| Параметры встроенного предусилителя (опция RSA3000-PA) | |
| Частотный диапазон | от 100 кГц до 4,5 ГГц |
| Коэффициент усиления | 20 дБ |
| Погрешность измерения уровня | |
| Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C) | <1,0 дБ (ном.) |
| КСВН по входу (аттенюатор ≥10 дБ, предусилитель выкл.) | |
| От 300 кГц до 3,0 ГГц | <1,6 дБ |
| От 3,0 ГГц до 4,5 ГГц | <1,8 дБ |
| Искажения | |
| Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл) | +45 дБм |
| Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл) | +11 дБм, тип. +15 дБм |
| Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ, предусилитель выкл) | 0 дБм |
| Развертка (Sweep) | |
| Время развертки | нулевой обзор от 1 мкс до 6000 с полоса обзора ≥10 Гц от 1 мс до 4000 с |
| Погрешность времени развертки | нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 10 Гц, RBW ≥1 кГц, 5% |
| Тип запуска | непрерывный, одиночный |
| Триггер | |
| Источник | свободный, внешний 1, внешний 2, видео |
| Задержка | нулевой обзор от 0 до 500 мс полоса обзора ≥10 Гц от 0 до 500 мс |
| Трекинг-генератор | |
| Диапазон частот | от 100 кГц до 4,5 ГГц |
| Динамический диапазон | от -40 до 0 дБм |
| Разрешение по амплитуде | 1 дБ |
| Равномерность АЧХ (отн. 50 МГц) | ± 3 дБ |
| Векторный анализатор цепей | |
| Частотный диапазон | от 100 кГц до 4,5 ГГц |
| Типы измерений | Коэфф. отражения (S11), коэфф. передачи (S21), измерения потерь в кабеле и расстояния до повреждения (DTF) |
| Полоса измерения | От 1 кГц до 10 МГц с шагом 1-3-10 |
| Количество точек данных | от 101 до 10001; по умолчанию 201 |
| Типы измерений | память, математические операции, запись/очистка, усреднение, удержание максимума, удержание минимума |
| Количество маркеров | 8 |
| Калибровка | открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект |
| Измерение коэффициента передачи (S21) | |
| Выходная мощность | -10 дБм (ном.) |
| Формат | линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), фаза, групповая задержка |
| Диапазон измерения магнитуды | -500 G...500 G |
| Разрешение магнитуды | Log: 100f; Lin 1a |
| Динамический диапазон (S21, RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50) | 80 дБ (ном.) |
| Измерение коэффициента отражения (S11) | |
| Выходная мощность | -10 дБм (ном.) |
| Формат | " линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), фаза, групповая задержка, КСВН диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B) полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag)" |
| Диапазон измерения магнитуды | -500 G...500 G |
| Разрешение магнитуды | Log: 100f; Lin 1a |
| Диапазон измерения КСВН | -500 G...500 G |
| Эффективная направленность S11 ( Log Mag, Average=50) | > 40 дБ (ном.) при использовании набора CK106A |
| Измерение расстояния до неоднородности (DTF) | |
| Выходная мощность | 0 дБм (ном.) |
| Формат | линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), КСВН |
| Максимальная длина кабеля | (8×10E10 м × коэффициент замедления / полоса обзора) |
| Разрешение определения повреждения | (1,5×10E8 м × коэффициент замедления / полоса обзора) |
| Окно | Гаусса, плоская вершина, прямоугольное, Хеннинга, Хэмминга |
| Коэффициент замедления | 0.1 ~ 1 |
| Режим анализатора спектра реального времени (RTSA) | |
| Полоса анализа в реальном времени 10 МГц, 25 МГц (опция RSA3000-B25), 40 МГц (опция RSA3000-B40) | |
| Мин. длительность для гарантированного захвата сигналов 100% POI макс. полоса обзора, окно Кайзера , 9,3 мкс 7,82 мкс (опция RSA3000-B25) 7,45 мкс (опция RSA3000-B40) | |
| Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднего |
| Количество графиков (трасс) | 6 |
| Тип окна | Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса |
| RBW для окна Хеннинга (обеспечивает 6 RBW для каждого окна, кроме прямоугольного) | |
| Span | Мин. диапазон / Макс. диапазон |
| 40 МГц | 100 кГц / 3,21 МГц |
| 25 МГц | 62,8 кГц / 2,01 МГц |
| 10 МГц | 25,1 кГц / 804 кГц |
| 1 МГц | 2,51 кГц / 80,4 кГц |
| 100 кГц | 251 Гц / 8,04 кГц |
| Максимальная частота дискретизации | 51,2 Мвыб/сек |
| Скорость БПФ | 146,484 БПФ/сек |
| Количество маркеров | 8 |
| Разрешение по амплитуде | 0,01 дБ |
| Количество точек по частоте | 801 |
| Время захвата (макс. дискретизация) | >156,5 мкс |
| Амплитудные измерения | |
| Неравномерность АЧХ | ± 0,5 дБ |
| Динамический диапазон без паразитных составляющих (SFDR) | <-50 дБн/Гц (тип.) |
| Измерение спектральной плоскости | |
| Диапазон плотности | от 0 до 100% с шагом 0,1% |
| Минимальная полоса обзора | 5 кГц |
| Персистенция | 32 мс...10 с |
| Измерение спектрограмм | |
| Глубина памяти | 8192 точки |
| Динамический диапазон (охват. Bitmap) | 200 дБ |
| Измерение распределения мощности по времени (PVT) | |
| Мин. время захвата | 187,9 мкс |
| Макс. время захвата | 40 с |
| Источник запуска | внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT) |
| Запуск по частотной маске FMT | |
| Диаграмма запуска | спектральная плотность, спектрограмма, обычная, PVT |
| Разрешение запуска | 0,5 дБ |
| Критерии запуска | вход, выход, внутр, внешн, вход-выход, выход-вход |
| Входы/Выходы | |
| ВЧ вход | разъем N-типа (female) импеданс 50 Ом |
| Вход / Выход внутреннего источника опорного сигнала | частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Вход / Выход внешнего источника опорного сигнала | частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Вход внешнего запуска 1 | разъем BNC-тип (female) импеданс ≥1 кОм уровень запуска: 5 В TTL уровень |
| Вход внешнего запуска 2 /Выход синхронизации | Разъем BNC-тип (female) импеданс ≥1 кОм (вход внешнего запуска 2) импеданс 50 Ом (выход синхронизации) уровень запуска: 5 В TTL уровень |
| Выход ПЧ | частота 430 МГц±20 МГц разъем SMB (male) импеданс 50 Ом |
| Общие данные | |
| Дисплей | 10,1" сенсорный экран, 1024 х 600 пикселей |
| Память | внутренняя: 512 Мб внешняя: USB-флэш накопитель |
| Интерфейсы | USB, LAN, HDMI |
| Электропитание | 220 В, 50 Гц, макс. 90 Вт со всеми опциями |
| Диапазон рабочих температур | от 0 до 50 °C |
| Габаритные размеры | 410 x 224 х 135 мм |
| Масса | 4,95 кг |
Характеристики
| Производитель | RIGOL |
| Выходная мощность | Гаусса, плоская вершина, прямоугольное, Хеннинга, Хэмминга |
| Мин. время захвата | разъем N-типа (female) импеданс 50 Ом |
| Глубина памяти | 0,5 дБ |
| Вход внешнего запуска 2 /Выход синхронизации | от 0 до 50 °C |
| 1 МГц | 801 |
| Разрешение определения повреждения | 6 |
| Время развертки | нулевой обзор от 0 до 500 мс полоса обзора ≥10 Гц от 0 до 500 мс |
| Измерение уровня (fцентр ≥ 10 МГц) | от среднего уровня собственных шумов (DANL) до +30 дБм |
| От 3,0 ГГц до 4,5 ГГц | нулевой обзор от 1 мкс до 6000 с полоса обзора ≥10 Гц от 1 мс до 4000 с |
| 100 кГц | >156,5 мкс |
| Тип детектора | 25,1 кГц / 804 кГц |
| Динамический диапазон (охват. Bitmap) | вход, выход, внутр, внешн, вход-выход, выход-вход |
| Опорная частота | 10 МГц |
| Вход внешнего запуска 1 | 220 В, 50 Гц, макс. 90 Вт со всеми опциями |
| Количество точек | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией RSA3000-EMC |
| Эффективная направленность S11 ( Log Mag, Average=50) | (1,5×10E8 м × коэффициент замедления / полоса обзора) |
| Тип запуска | от -40 до 0 дБм |
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц опцией RSA3000-EMC |
| От 300 кГц до 3,0 ГГц | 0 дБм |
| 10 МГц | 0,01 дБ |
| Персистенция | спектральная плотность, спектрограмма, обычная, PVT |
| Постоянное напряжение | 50 В |
| Вход / Выход внешнего источника опорного сигнала | USB, LAN, HDMI |
| Рабочий диапазон частот | от 9 кГц до 4,5 ГГц |
| Диапазон измерения КСВН | (8×10E10 м × коэффициент замедления / полоса обзора) |
| Источник запуска | частота 10 МГцвыходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.)разъем BNC-тип (female)импеданс 50 Ом |
| Разрешение VBW (-3 дБ) | От 1 Гц до 10 МГц, с шагом 1-3-10 |
| Диапазон ослабления | от 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение |
| 25 МГц | 8 |
| Динамический диапазон | Коэфф. отражения (S11), коэфф. передачи (S21), измерения потерь в кабеле и расстояния до повреждения (DTF) |
| Минимальная полоса обзора | внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT) |
| Диапазон | 0 Гц, от 100 Гц до макс. частоты 0 Гц, от 10 Гц до макс. частоты с опцией RSA3000-BW1 |
| Вход / Выход внутреннего источника опорного сигнала | внутренняя: 512 Мбвнешняя: USB-флэш накопитель |
| Задержка | ± 3 дБ |
| Разрешение магнитуды | линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), КСВН |
| Полоса измерения | открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект |
| Разрешение ПЧ RBW (-3 дБ) | от 10 Гц до 3 МГц, с шагом 1-3-10 от 1 Гц до 10 МГц, с шагом 1-3-10 с опцией RSA3000-BW1 |
| Количество графиков | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| 40 МГц | 146,484 БПФ/сек |
| Разрешение | 2 Гц |
| Диапазон плотности | 40 с |
| Линейная шкала | 20 дБ |
| Критерии запуска | частота 430 МГц±20 МГцразъем SMB (male)импеданс 50 Ом |
| Перегрузка | +33 дБм (2 Вт) |
| Диапазон измерения магнитуды | 0 дБм (ном.) |
| Коэффициент усиления | +45 дБм |
| Окно | Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса |
| Логарифмическая шкала | от 100 кГц до 4,5 ГГц |
| Span | 51,2 Мвыб/сек |
| Погрешность | ± span / (кол. точек развертки-1) |
| Частотный диапазон | память, математические операции, запись/очистка, усреднение, удержание максимума, удержание минимума |
| Разрешение запуска | Разъем BNC-тип (female)импеданс ≥1 кОм (вход внешнего запуска 2)импеданс 50 Ом (выход синхронизации)уровень запуска: 5 В TTL уровень |
| Типы измерений | линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), фаза, групповая задержка |
| Количество точек данных | -10 дБм (ном.) |
| Источник | 1 дБ |
| Разрешение по амплитуде | 5 кГц |
| 3,0 ГГц…4,5 ГГц | от - 170 дБм до +30 дБм с шагом 0,01 дБ |
| Тип окна | 251 Гц / 8,04 кГц |
| дисплей | 4,95 кг |
| Динамический диапазон без паразитных составляющих (SFDR) | 187,9 мкс |
| Максимальная частота дискретизации | ± 0,5 дБ |
| Диаграмма запуска | разъем BNC-тип (female)импеданс ≥1 кОмуровень запуска: 5 В TTL уровень |
| Калибровка | Log: 100f; Lin 1a |
| Равномерность АЧХ (отн. 50 МГц) | от 101 до 10001; по умолчанию 201 |
| ВЧ-вход | 10,1" сенсорный экран, 1024 х 600 пикселей |
| Максимальная длина кабеля | выборка, положительный пиковый, отрицательный пиковый, среднего |
| 2,7 ГГц…3,0 ГГц | от 1 до 200 дБ |
| Количество графиков (трасс) | 2,51 кГц / 80,4 кГц |
| Время захвата (макс. дискретизация) | 8192 точки |
| Диапазон частот | от 100 кГц до 4,5 ГГц |
| Макс. время захвата | частота 10 МГцвыходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.)разъем BNC-тип (female)импеданс 50 Ом |
| Формат | 0.1 ~ 1 |
| Выход ПЧ | 410 x 224 х 135 мм |
| Количество маркеров | от 0 до 100% с шагом 0,1% |
| Коэффициент замедления | Мин. диапазон / Макс. диапазон |
| Неравномерность АЧХ | 200 дБ |
| Непрерывный РЧ-сигнал | +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм, аттенюатор =20 дБ, предусилитель вкл. |
| Погрешность времени развертки | от 100 кГц до 4,5 ГГц |
| Количество точек по частоте | 32 мс...10 с |
Анализатор спектра реального времени RIGOL RSA3045N с трекинг-генератором и векторным анализатором цепей отзывы
Об этом товаре отзывов пока нет. Будьте первым!
