Меры индуктивности АКИП-7514-100мГн: точность и надежность
Серия АКИП-7514 включает 19 моделей прецизионных мер индуктивности. Они отличаются высокой стабильностью и точностью, что делает их идеальными для использования в качестве эталонов или опорных значений в лабораториях.
Основные характеристики:
- Диапазон индуктивности: от 1 мкГн до 10 Гн.
- Точность: отклонение от номинала составляет от ±0,25% до ±5% в зависимости от модели.
- Количество терминалов: 3 (для моделей с индуктивностью до 500 мкГн – 6 клемм).
- Старение: изменение индуктивности не более ±0,01% в год.
- Температурный коэффициент: низкий.
- Схемы подключения: двухпроводные и трехпроводные с заземлением.
- Масса: не более 5,3 кг.
Особенности и преимущества:
- Стабильность: более 40 лет опыта производства и калибровки подтверждают стабильность индуктивности в пределах ±0,01% (обычно менее 10 ppm в год).

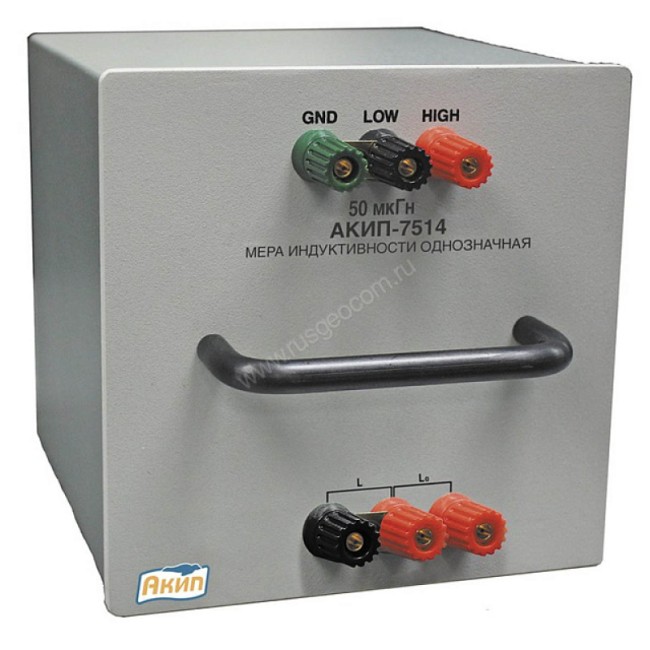

- Универсальность: модели с индуктивностью менее 500 мкГн имеют дополнительные клеммы G, L, L0, что позволяет выполнять калибровку на короткое замыкание без отключения меры из измерительной схемы.
- Надежность: керамический немагнитный сердечник и дизайн с тороидальными элементами обеспечивают высокую добротность и низкий температурный коэффициент.
- Функциональность: производственная калибровка проводится на частотах 100, 200, 400 и 1000 Гц.
- Применение: меры АКИП-7514 используются в национальных лабораториях как эталоны и стандарты, а также как рабочие эталоны при измерениях низкой частоты.
Модель | Номинальное значение, L | Отклонение от номинального значения | Частота тест-сигнала | Частота резонанса | Сопротивление постоянному току (RDC) | Значение Q (при 100 Гц) | Ток (с.к.з.) для: | |
| 200 мВт | 3 Вт | |||||||
АКИП-7514-1мкГн |
1 мкГн | ±5% | 10 кГц | 8500 кГц | 0,006 Ом | 0,15 | 5000 мА | 16000 мА |
|---|---|---|---|---|---|---|---|---|
АКИП-7514-10мкГн |
10 мкГн | ±1% | 10 кГц | 4500 кГц | 0,03 Ом | 0,30 | 2500 мА | 9000 мА |
АКИП-7514-50мкГн |
50 мкГн | ±0,5% | 10 кГц | 3100 кГц | 0,039 Ом | 0,85 | 2260 мА | 8770 мА |
АКИП-7514-100мкГн |
100 мкГн | ±0,25% | 10 кГц | 2250 кГц | 0,083 Ом | 0,76 | 1550 мА | 6010 мА |
АКИП-7514-200мкГн |
200 мкГн | ±0,25% | 10 кГц | 1400 кГц | 0,15 Ом | 0,84 | 1150 мА | 4470 мА |
АКИП-7514-500мкГн |
500 мкГн | ±0,1% | 1 кГц | 960 кГц | 0,38 Ом | 0,83 | 725 мА | 2810 мА |
АКИП-7514-1мГн |
1 мГн | ±0,1% | 1 кГц | 800 кГц | 0,84 Ом | 0,75 | 490 мА | 1890 мА |
АКИП-7514-2мГн |
2 мГн | ±0,1% | 1 кГц | 580 кГц | 1,52 Ом | 0,83 | 360 мА | 1400 мА |
АКИП-7514-5мГн |
5 мГн | ±0,1% | 1 кГц | 320 кГц | 3,8 Ом | 0,83 | 230 мА | 890 мА |
АКИП-7514-10мГн |
10 мГн | ±0,1% | 1 кГц | 220 кГц | 8,2 Ом | 0,77 | 156 мА | 600 мА |
АКИП-7514-20мГн |
20 мГн | ±0,1% | 1 кГц | 145 кГц | 14,5 Ом | 0,87 | 117 мА | 450 мА |
АКИП-7514-50мГн |
50 мГн | ±0,1% | 0,1 кГц | 84 кГц | 36,8 Ом | 0,85 | 74 мА | 280 мА |
АКИП-7514-100мГн |
100 мГн | ±0,1% | 0,1 кГц | 71 кГц | 81 Ом | 0,78 | 50 мА | 192 мА |
АКИП-7514-200мГн |
200 мГн | ±0,1% | 0,1 кГц | 39 кГц | 109 Ом | 1,15 | 43 мА | 166 мА |
АКИП-7514-500мГн |
500 мГн | ±0,1% | 0,1 кГц | 24,5 кГц | 280 Ом | 1,12 | 27 мА | 103 мА |
АКИП-7514-1Гн |
1 Гн | ±0,1% | 0,1 кГц | 14,6 кГц | 616 Ом | 1,02 | 18 мА | 70 мА |
АКИП-7514-2Гн |
2 Гн | ±0,1% | 0,1 кГц | 10,6 кГц | 1125 Ом | 1,12 | 13,3 мА | 52 мА |
АКИП-7514-5мГн |
5 Гн | ±0,1% | 0,1 кГц | 6,8 кГц | 2920 Ом | 1,08 | 8,3 мА | 32 мА |
АКИП-7514-10Гн |
10 Гн | ±0,1% | 0,1 кГц | 4,9 кГц | 6400 Ом | 0,98 | 5,6 мА | 22 мА |
Характеристики
| Производитель | АКИП |
| Характеристика (20250805) | 22 мА |
