Описание

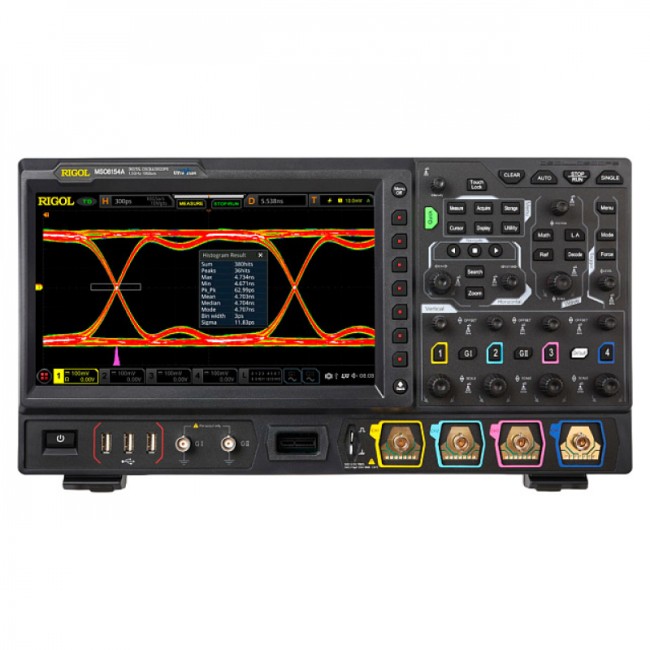

Цифровой осциллограф смешанных сигналов RIGOL MSO8154A, который относится к высокопроизводительной серии настольных лабораторных приборов с расширенными возможностями визуализации и анализа, обладает лучшими в своем классе показателями частоты дискретизации и скорости сбора данных. Прибор оснащается 4 аналоговыми входами с полосой пропускания 1,5 ГГц и 16 цифровыми каналами, которые задействуются при подключении опционального логического пробника. За счет обновленной аппаратной базы у модификации "A", в отличие от базового варианта серии MSO8000, предусмотрена опциональная возможность не только расширения частотного диапазона до 2 ГГц для всех аналоговых каналов, но и повышения полосы пропускания до 3 ГГц при работе в одноканальном режиме.
Универсальность и многофункциональность
Подобно другим MSO-осциллографам, построенным на архитектуре UltraVision II, в цифровом осциллографе на аппаратном уровне реализованы функции целого ряда лабораторных приборов, позволяя обходиться без дополнительного оборудования при проведении работ. Благодаря поддержке интерфейсов с входным импедансом 1 МОм и 50 Ом изделие подходит для работы с разнотипными электронными, цифровыми и радиотехническими устройствами.
На базовом уровне в данной модели поддерживаются режимы анализа спектра с БФП, цифрового вольтметра, частотомера и 48-битного счетчика с функцией сумматора. При задействовании дополнительных опций изделие может использоваться как анализатор протоколов и двухканальный генератор сигналов частотой до 25 МГц, а также для проверки качества электроэнергии с измерением пульсаций при помощи соответствующего ПО. В отличие от осциллографов младших серий, с помощью опций у RIGOL MSO8154A можно активировать режимы глазковой диаграммы для контроля целостности сигналов и расширенного анализа джиттера в реальном времени.
Дополнительные преимущества
- Сенсорный дисплей с диагональю 10,1 дюйма поддерживает многооконный режим, обеспечивая высокую информативность и удобство управления.
- Расширенные измерительные функции – курсорные измерения не отграничиваются экранным полем, а могут выполняться в полной памяти, используемой для захвата сигнала.
- Режим High Resolution позволяет ступенчато повышать стандартное вертикальное разрешение с 8 бит до 12 бит, с одновременным сужением полосы пропускания.
- Дистанционное управление с помощью ПК, подключаемого по каналу USB, LAN-LXI или опционального переходника GPIB, может производиться через любой браузер, либо с помощью пакета Ultra Sigma или другого ПО с поддержкой команд SCPI.
